MK体育官方客服端下载 的电气控制系统

1、控制系统组成

电子控制系统主要由全智能积算器、控制器、变频控制器及其它电气元件构成，其中积算器是该机电子控制系统的关键，其基本功能有：

(1)计算并表明交付的瞬时流量和累计值；

（2）以实现输送量的设定；

（3）以依据预设值对输送量开展持续PID调节控制；

（4）有自动零点校准和自动量程校准的功能；

（5）有异常现象的警报维护作用；

（6）有停电时保持数据的功能；

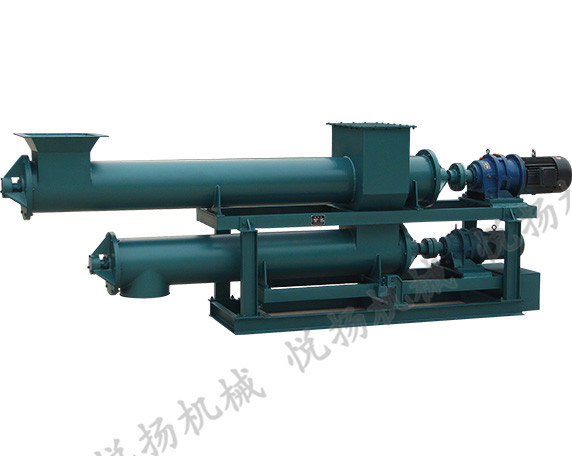

螺旋称重给料机的控制系统主要由测量调节系统、报警设备、现场操作系统及其电气控制柜系统组成。

2、计量调节系统

2．1计量调整部分由型称重控制器及配件等构成。

2．2称重控制器：

称重控制器是控制系统的关键器件，由MCS51系列计算机组成，具备两大基本功能：秤重、积算、表明、导出给料机的瞬间给料量和积累给料量信号（计量作用），并依据自动或手动信号自动调节给料机的给料量（调节功能），在校准和校正给料机时，它还可以用来自动校准给料机的精度。

2．3信号隔离器：

它是一个安全的隔离装置，也是一个信号转换装置，其原理是通过模拟电压信号通过A/D模拟信号通过光电耦合器以光信号的形式信号，使电气隔离，然后通过光电耦合器进行传输D/A将模拟信号转换为4-20mA电流信号。

3．警报保护系统

3．1故障报警：

3．1．1主电机故障：当电机发生过流，断相及变频调整器电源发生过压、欠压、断相时，将传出异常警报，报警后关机；独特必须时关出口闸门。

4．现场操作系统

操作控制部分主要由现场操作箱，或现场控制箱构成。
